- Tension d’alimentation 24V CC
- Signal ’’Cycle OK’’ (breveté)
- Compact et robuste, capable de résister à des forces G
- Aucun câble à haute tension qui traverse la ligne
- Conception miniaturisée
- Bloc de distribution haute tension détachable
- Les LED sur les deux côtés
- Contrôlé par microprocesseur
- Régulation de la consigne externe
- Télécommande signal on / off
- Version IQ disponible
Spécifications techniques
| Tension d’alimentation | 21-27 V CC |
| Consommation d’électricité | Max. 0,7 A |
| Valeur de consigne | 4 – 20 mA, 220 Ω résistance interne |
| Raccordement | connecteur M12, 5 pôles |
| La tension de sortie | 0 à 18 kV négative |
| Courant de sortie | max. 0,4 mA @ cycle de service de 50% |
| Environnement d’exploitation | industrielle, utilisation interne |
| Température ambiante | 0-55°C |
| Classe de protection | IP54 |
| Cycle ok | Tension -1 V (max. 50 mA) |
| Télécommande on / off | 10 – 30 V |
| Dimensions (L xlx H) | 200 x 45 x 36 mm |
| Poids | 340 g (sans les câbles à haute tension) |
| Matériau du boîtier | ABS |
| Résistance aux vibrations | ≤ 6 G, ≤ 7 m/s |
| Option | version IQ |

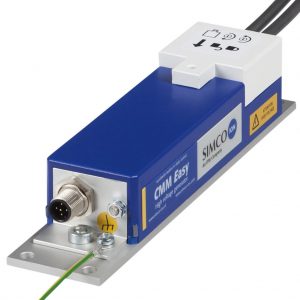

La CMME est un petit chargeur spécialement conçu pour les applications IML.
L’appareil a la haute tension intégrée et a seulement besoin d’une alimentation continue 24V. Le boîtier est compact, robuste et ne pèse que 340 grammes ce qui le rend parfait pour un positionnement en bout de bras du robot IML. Il résiste facilement aux forces G élevées survenant pendant le processus IML.
Le CMME a un ’’cycle OK’’ unique caractéristique (breveté)
Un signal sera activé lorsque l’étiquette aura accumulé suffisamment de charge électrostatique, indiquant que la charge est terminée. Ce signal peut être utilisé par l’interface de la machine afin de décider d’arrêter la charge. Une seconde phase dans le signal OK de cycle indique que la charge sur le mandrin a chuté en dessous d’un niveau de sécurité pour commencer à sortir le mandrin hors du moule. Cette caractéristique innovante permet d’éliminer complètement le travail approximatif et expérimental dans chaque application IML, et lors de changement de produits ou d’étiquettes.
La meilleure partie est : il vous fera économiser de l’argent!
En utilisant les paramètres générés par le CMME on peut réduire considérablement le temps de charge et donc la durée totale du cycle de processus de moulage par injection.
- Accélérer la configuration initiale
- Accélérer le changement d’étiquettes
- Accélérer le temps de cycle
- Augmenter la fiabilité
Le cycle OK signal vous donne plus d’informations à propos des procédés de charge statique. Si pendant un procédé de charge statique le niveau de charge varie de plus de 10% du point de consigne le signal ne sera pas activé, vous indiquant que la charge a échoué. Cela peut signifier qu’une ou plusieurs des étiquettes ne sont pas présentes a cause d’une perte de tension.
L’indication LED sur les deux extemités du CMME transmettent les informations générales à propos du fonctionnement du CMME.
| Status | Haute Tension | Leds |
| Initialisation | Off | Vert clignotant @10Hz |
| Attente | Off | Vert clignotant @1Hz |
| Mode Normal | On | Orange |
| Surcharge cycle OK | On | Rouge clignotant @5Hz |
| Voltage de l’alimentation < 18V | On | Rouge clignotant @5Hz |
| Surcharge HT | On | Rouge |
| Temperature > 90°C | Off | Rouge/Vert clignotant @1Hz |
Le CMME est équipé d’un bloc de distribution à haute tension facilement détachable.
Le bloc de distribution à haute tension est disponible avec 1-8 câbles de connexion.
Le CMME peut être utilisé directement de l’interface de la machine capable de fournir un signal de 4-20 mA et 24 VDC pour le contrôle on-off. L’opération peut être faite en manuel par un circuit de contrôle additionnel. Le circuit de contrôle vous permettra de monter un potentiomètre et une LED en perçant simplement 2 trous dans le panneau frontal de l’interface machine.
